Transmissor de Vídeo FPV Sem Fio 1.2G 10W Ultra Longa Distância UAV VTX 25mW 10000mW Potência RF Ajustável

1.2G 10W Wireless FPV Video Transmitter Ultra Long Range UAV VTX 25mW 10000mW Potência RF ajustável

I. Especificação

1.1.2 GHz 9CH:1080 MHz-1360 MHz;

2Potência máxima: 10W (1W/2,5W/5W,7.5W,10W ajustável);

3Voltagem de entrada: DC 15V-36V, de suporte4-8S entrada da bateria

4Conector de antena: SMA O buraco interno do assento da mãe

5.Áudio inteligente: IRC Tramp

6. Método de dissipação de calor: liga de alumínioconcha,Fundição e ventilador

7. Espaçamento dos furos: 20 mm*20 mm/ø2 mm

8Dimensão: 65.8mm*37.3mm*19.3mm

9.Peso:48.15g

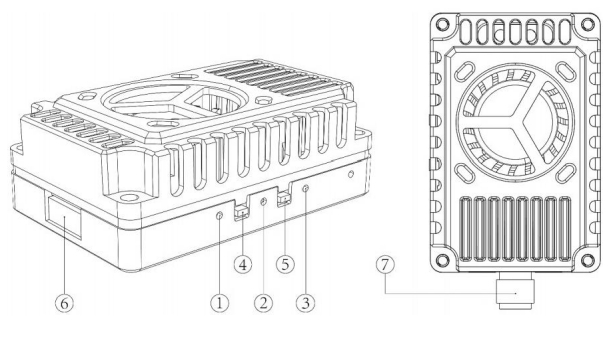

II. FunçãoIntrodução

1Indicador de canal: LED vermelho

2.BandaIndicador: LED azul

3Indicador de potência: LED verde

4.Banda &Botão de mudança de canal

5Botão de mudança de energia.

6. 1.0 6P Conector de energia

7. SMA O buraco interno do banco-mãe

III. Método de controlo e indicador LED

1O botão 4 é utilizado para alternar banda e canal; cada vez que o botão 4 é pressionado por um curto período de tempo para alternar para o canal seguinte, o LED vermelho 1 piscará, 1.2.3.4.5.6.7.8A operação pode ser cíclica; ver o diagrama seguinte para mais pormenores!

2O botão 5 é o botão de ajuste de potência. Cada pressão curta muda a potência por um nível, ciclando através dos cinco níveis de 1W, 2.5W, 5W, 7.5W e 10W. O LED verde é a luz do indicador de potência,com os seguintes estados, tal como mostrado na figura abaixo: 1W pisca uma vez, 2,5W pisca duas vezes, 5W pisca três vezes, 7,5W pisca quatro vezes e 10W pisca cinco vezes.Pressione e segure por 3 segundos para entrar no modo pitPara mais detalhes, ver figura abaixo!

Nota: Este dispositivo de transmissão de imagem tem uma função de protecção contra a temperatura.A potência de transmissão do dispositivo de transmissão de imagem será reduzida em um nível.Se a temperatura permanecer acima de 100°C, a potência de transmissão será reduzida por outro nível até atingir o nível de potência mais baixo (25mW).A temperatura do dispositivo de transmissão de imagem diminuiráQuando a temperatura desce para 95°C, a potência de transmissão retorna ao nível de potência inicialmente definido.
