Transmissor de Vídeo Drone VTX 5W de Alta Potência 1.2G FPV Transmissão de Imagem 9CH 25mW 5000mW FPV VTX

Transmissor de Vídeo VTX 5W de Alta Potência 1.2G para Drone, Transmissão de Imagem FPV 9CH 25mW 5000mW FPV VTX

I. Especificações

1. Faixa de frequência 1.2G 9CH: (1080MHz-1360MHz);

2. Potência máxima: 5W (25mW/5000mW, dois níveis ajustáveis);

3. Tensão de entrada: DC 7V-36V, suporta entrada de bateria 2-8S

4. Conector da antena: MCX

5. Áudio inteligente: IRC Tramp

6. Método de dissipação de calor: concha de liga de alumínio, dissipador de calor e ventilador

7. Espaçamento dos furos: 30,5mm*30,5mm /ø3,0mm

8. Dimensão: 38mm*38mm*20,7mm

9. Peso: 38g

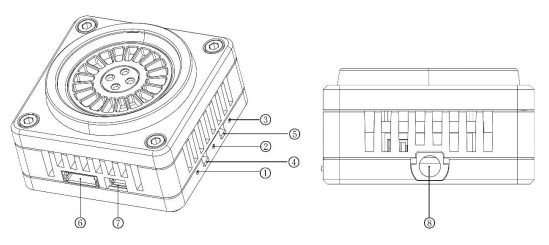

II. Introdução da Função

1. Indicador de canal: LED vermelho

2. Indicador de banda: LED azul

3. Indicador de energia: LED verde

4. Botão de mudança de banda e canal

5. Botão de mudança de energia

6. Conector de energia 1.0 6P

7. Suporte do cabo de alimentação do ventilador de resfriamento

8. Conector da antena MCX

III. Método de controle e indicador LED

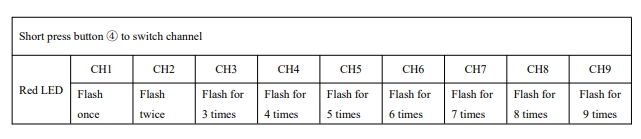

1. O botão 4 é usado para alternar a banda e o canal; toda vez que o botão 4 é pressionado por um curto período de tempo para alternar para o próximo canal, o LED vermelho 1 piscará, 1.2.3.4.5.6.7.8.9 em sequência. A operação pode ser cíclica; veja o diagrama a seguir para detalhes!

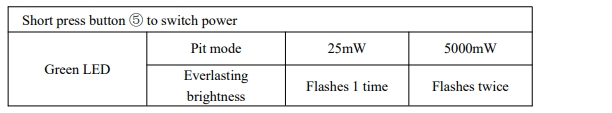

2. O botão 5 é o botão de ajuste de energia, cada pressão curta alterna a energia em um passo, alternando entre os dois passos de 25mW e 5000mW. O LED verde é o indicador de energia, o status é mostrado na figura a seguir, 25mW pisca uma vez, 5000mW pisca duas vezes. Pressione e segure por 3 segundos para entrar no modo pit, a luz verde permanece acesa. Veja a figura abaixo para detalhes!

Observação: Este VTX possui uma função de proteção de temperatura, quando a temperatura do microfone estiver acima de 100 ℃, a potência do transmissor deste microfone será reduzida em um passo, se a temperatura ainda estiver acima de 100 ℃, continue a reduzir a potência em um passo até a potência mais baixa (25mW); neste momento, a temperatura do microfone será reduzida e, quando a temperatura for reduzida para 95 ℃, a potência do transmissor retornará ao nível de potência originalmente definido.
