1.2G 4W Transmissor de vídeo UAV 1.2Ghz FPV Link de vídeo de longo alcance com 9 canais Suporte IRC Tramp

1.2G 4W Transmissor de Vídeo UAV Link de Vídeo de Longo Alcance FPV de 1.2Ghz com 9 Canais Suporte IRC Tramp

I. Especificações

1. 1.2GHz 9CH: 1080MHz-1360MHz

2. Potência máxima: 4W (25mW/2000mW/4000mW, ajustável)

3. Tensão de entrada: DC 7V-36V, suportando entrada de bateria 2-8S

4. Conector da antena: Fêmea SMA furo interno

5. Áudio inteligente: IRC Tramp

6. Método de dissipação de calor: liga de alumínio concha, dissipador de calor e ventoinha

7. Espaçamento dos furos: 20mm*20mm/ø2mm

8. Dimensão: 53mm*28.85mm*16mm

9. Peso: 25.85g

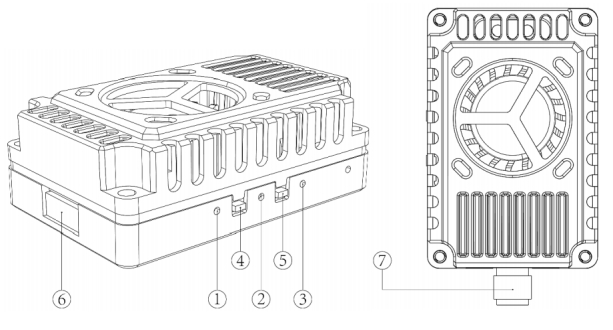

II. Função Introdução

1. Indicador de canal: LED vermelho

2. Banda indicador: LED azul

3. Indicador de energia: LED verde

4. Botão de mudança de banda e canal

5. Botão de mudança de energia

6. Conector de energia 1.0 6P

7. Fêmea SMA furo interno

III. Controle Método e LED Indicador

1. O botão 4 é usado para alternar a banda e o canal; toda vez que o botão 4 é pressionado por um curto período de tempo para mudar para o próximo canal, o LED vermelho 1 piscará, 1.2.3.4.5.6.7.8.9 em sequência. A operação pode ser cíclica; veja o diagrama a seguir para detalhes!

2. O botão 5 é o botão de ajuste de energia. Cada pressão curta alterna a energia em um nível, percorrendo os quatro níveis de 25mW, 2000mW e 4000mW. O LED verde é a luz indicadora de energia, com os seguintes estados, conforme mostrado na figura abaixo: 25mW pisca uma vez, 1000mW pisca duas vezes, 2000mW pisca três vezes e 4000mW pisca quatro vezes. Pressione e segure por 3 segundos para entrar no modo pit, com a luz verde acesa. Veja a figura abaixo para detalhes!
