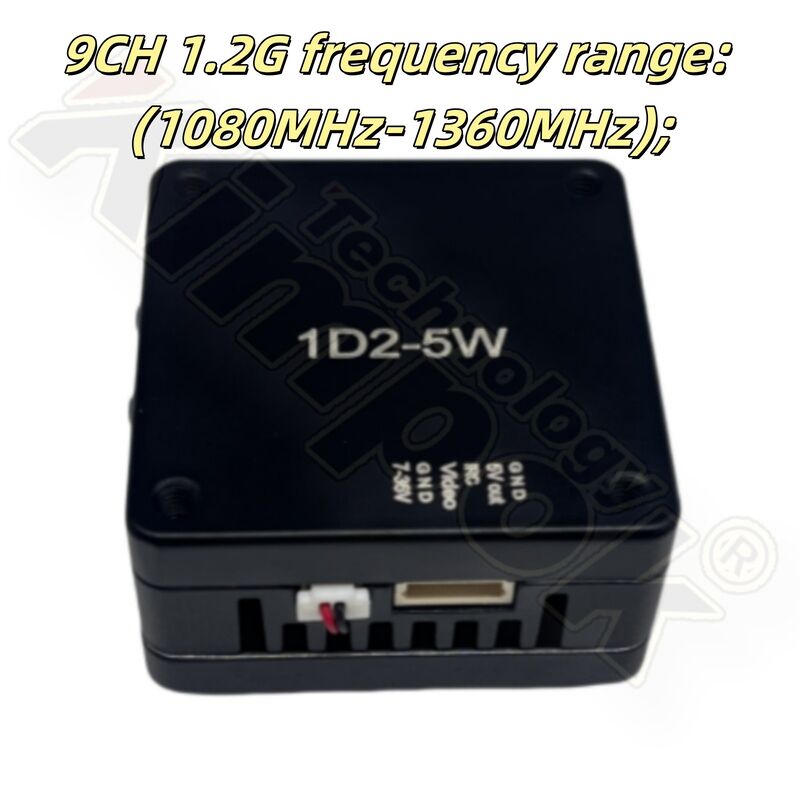

5W 1.2GHz FPV VTX Transmissor de Vídeo 9CH 1080MHz-1360MHz

• Intervalo de frequência 9CH 1,2G: 1080MHz-1360MHz
• Potência máxima: 5W (25mW/5000mW, ajustavel em dois níveis)
• Voltagem de entrada: DC 7V-36V, suportando entrada de bateria 2-8S
• Conector de antena: MCX
• Áudio inteligente: IRC Tramp
• Método de dissipação de calor: camada de liga de alumínio, dissipador de calor e ventilador
• Espaçamento entre orifícios: 30,5 mm × 30,5 mm /ø3,0 mm
• Dimensões: 38 mm × 38 mm × 20,7 mm
• Peso: 38g

• Indicador de canal: LED vermelho
• Indicador de faixa: LED azul
• Indicador de potência: LED verde
• Botão de mudança de banda e canal
• Botão de mudança de energia
• 1.0 6P Conector de alimentação
• Portador de cabo de alimentação do ventilador de arrefecimento
• Conector de antena MCX

O botão 4 é usado para alternar banda e canal; toda vez que o botão 4 é pressionado por um curto período de tempo para alternar para o canal seguinte, o LED vermelho 1 piscará, 1.2.3.4.5.6.7.8A operação pode ser cíclica.

O botão 5 é o botão de ajuste de potência, cada pressão curta muda a potência por um passo, ciclicando entre os dois passos de 25mW e 5000mW. O LED verde é o indicador de potência,O estado é mostrado na figura seguinte:Pressar e segurar por 3 segundos para entrar no modo pit, a luz verde está sempre ligada.

• O VTX deve ser instalado com um espaço suficiente para assegurar uma convecção de ar adequada para dissipar o calor, caso contrário, a protecção contra o sobreaquecimento pode activar-se, reduzindo a potência de transmissão ou desligando-se.
• Antes de ligar, certifique-se de que a gama de tensão e a polaridade são corretas para evitar danos aos componentes.
• Antes de ligar, certifique-se de que uma antena está devidamente instalada na saída de RF para prolongar a vida útil do módulo.
• Leia o manual de instruções antes de utilizar para uma fiação adequada e para maximizar a vida útil do módulo.
