I. Especificação

1.3.3GHz 16CH3370 MHz.

2.Potência máxima:10W (1W/2,5W/5W,7.5W, 10W, ajustável);

3. Voltagem de entrada: CC15V-36V, de suporte4-8S entrada da bateria

4Conector de antena:SMA O buraco interno do banco-mãe

5.Áudio inteligente: IRC Tramp

6. Método de dissipação de calor: liga de alumínioconcha,Fundição e ventilador

7. Espaçamento dos furos: 20 mm*20 mm/ø2 mm

8Dimensão: 65.8mm*37.3mm*19.3mm

9. Peso:48.15g

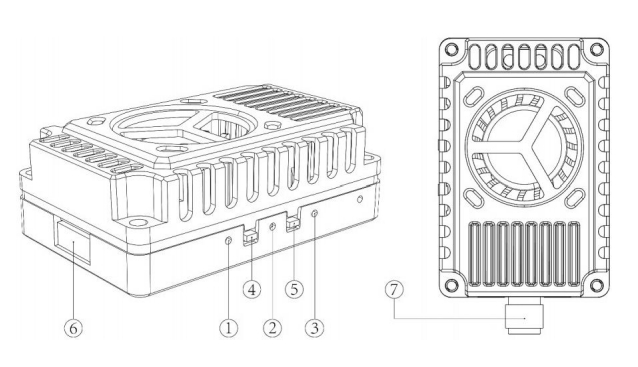

II. FunçãoIntrodução

1Indicador de canal: LED vermelho

2.BandaIndicador: LED azul

3Indicador de potência: LED verde

4.Banda &Botão de mudança de canal

5Botão de mudança de energia.

6. 1.0 6P Conector de energia

7. SMA O buraco interno do banco-mãe

II. ControloMEodo e LEDEu...Indicador

1O botão 4 é utilizado para alternar banda e canal; cada vez que o botão 4 é pressionado por um curto período de tempo para alternar para o canal seguinte, o LED vermelho 1 piscará, 1.2.3.4.5.6.7A operação pode ser cíclica; ver o diagrama seguinte para mais pormenores!

2. Pressione o botão 4 por muito tempo para alternar as faixas de frequência. Pressione durante 5 segundos e o LED azul correspondente piscará, indicando os grupos de frequência A e B em sequência. Esta operação pode ser repetida;Ver figura abaixo para mais pormenores!

3O botão 5 é o botão de ajuste de potência. Cada pressão curta muda o nível de potência por um passo, ciclando através dos cinco níveis de 1W, 2.5W, 5W, 7W e 10W.O LED verde é a luz indicadora de potência, com os seguintes estados, conforme mostrado na figura abaixo: 1W pisca uma vez, 2,5W pisca duas vezes, 5W pisca três vezes, 7,5W pisca quatro vezes e 10W pisca cinco vezes.Pressione e segure por 3 segundos para entrar no modo pitPara mais detalhes, ver figura abaixo!

Nota: Este dispositivo de transmissão de imagem tem uma função de protecção contra a temperatura.A potência de transmissão do dispositivo de transmissão de imagem será reduzida em um nível.Se a temperatura permanecer acima de 100°C, a potência de transmissão será reduzida por outro nível até atingir o nível de potência mais baixo (25mW).A temperatura do dispositivo de transmissão de imagem diminuiráQuando a temperatura desce para 95°C, a potência de transmissão retorna ao nível de potência inicialmente definido.
