Transmissor de vídeo sem fio de potência RF 3.3G VTX 5W até 10km VTX Transmissão de imagem Módulo VTX 16CH

Transmissor de vídeo sem fio de potência RF 3.3G VTX 5W até 10km, módulo VTX de transmissão de imagem 16CH

I. Especificações

1. Faixa de frequência 16CH 3.3G: (3170MHz-3470MHz);

2. Potência máxima: 5W (25mW/5000mW, dois níveis ajustáveis);

3. Tensão de entrada: DC 7V-36V, suportando entrada de bateria 2-8S

4. Conector da antena: MCX

5. Áudio inteligente: IRC Tramp

6. Método de dissipação de calor: concha de liga de alumínio, dissipador de calor e ventilador

7. Espaçamento dos furos: 30,5mm*30,5mm /ø3,0mm

8. Dimensão: 38mm*38mm*20,7mm

9. Peso: 38g

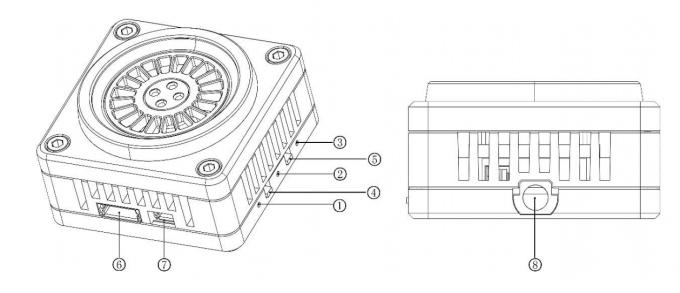

II. Introdução da Função

1. Indicador de canal: LED vermelho

2. Indicador de banda: LED azul

3. Indicador de energia: LED verde

4. Botão de mudança de banda e canal

5. Botão de mudança de energia

6. Conector de energia 1.0 6P

7. Suporte do cabo de alimentação do ventilador de resfriamento

8. Conector da antena MCX

Observação: Este VTX possui uma função de proteção de temperatura, quando a temperatura do microfone for superior a 100 ℃, a potência do transmissor deste microfone será reduzida em um passo, se a temperatura ainda for superior a 100 ℃, continue a reduzir a potência em um passo até a potência mais baixa (25mW); neste momento, a temperatura do microfone será reduzida e, quando a temperatura for reduzida para 95 ℃, a potência do transmissor retornará ao nível de potência originalmente definido.

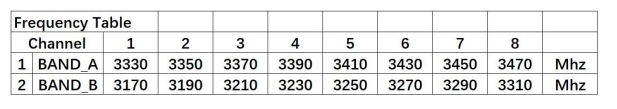

III. Tabela de Frequências

VI. Aviso para Uso:

1. O VTX deve ser instalado com espaço para garantir a convecção de ar ao redor do módulo para garantir a dissipação de calor do módulo; caso contrário, a proteção contra superaquecimento do módulo será ativada, reduzindo a potência para transmitir ou até mesmo desligando a energia para transmitir.

2. Recomenda-se que, antes de ligar a energia, certifique-se de que a faixa de tensão correta, os pólos positivo e negativo estejam corretos, para não queimar os componentes.

3. Recomenda-se que, antes de ligar a energia, certifique-se de que a saída RF RF tenha uma antena instalada, o que pode prolongar a vida útil do módulo.

4. Leia o manual de instruções antes de usar, para que você possa conectar corretamente e prolongar a vida útil do módulo.
